coileasy(線易)+VRB1512-10W-3k5V-7892

（DCDC隔離電源-(4)輸出電壓12V-(4)6W~10W方案）

點擊預覽

芯片簡介

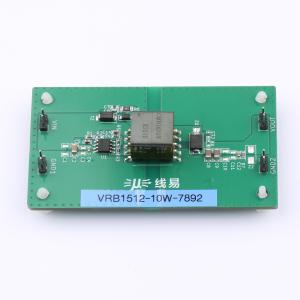

VRB1512-10W-3k5V-7892是一款小型化隔離電源方案，由CMP7892驅動器和CMB1670V變壓器配合容阻元件及整流二極管構成，實現12-24V輸入轉12V輸出10W功率。系統無需輔助繞組或光耦，支持輸出二極管溫度補償和3500VDC隔離，典型轉換效率80.8%。

芯片特點：

輸出12V

輸出10W

隔離

降壓

輸入12-24V

最大電流850mA

隔離電壓:3500VDC

轉換效率:80.8%

項目參考文件

類型	名稱	操作

?	?	?
參考設計	C47117432_隔離電源模塊_VRB1512-10W-3k5V-7892_參考設計_VRB1512-10W-3K5V-7892_12-24V寬壓輸入12V輸出10W隔離穩壓電源方案.pdf
參考設計	C49292259_隔離式DC-DC轉換器_CMP7892_參考設計_CMP7892 9-18V輸入，12V輸出10W隔離電源應用方案_coileasy(線易).pdf

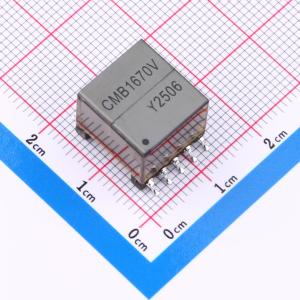

規格書	C47117147_電源變壓器_CMB1670V_規格書_CMB1670V隔離變壓器V1.3.pdf
規格書	C49292259_隔離式DC-DC轉換器_CMP7892_規格書_C49292259.pdf

開源項目參考

開源項目名稱	開源項目介紹
反激隔離電源-VRB1512D-10W-7892-1670V	線易微CMP7892+CMB1670V是一款小型化的隔離電源方案。芯片和變壓器配合必要的容阻和整流二極管，可以實現12-24V輸入,12V輸出10W功率的隔離穩壓電源。
