安芯微低邊開關ISN14919,國產替代優選擇
2025-08-01 10:29:33閱讀量:2213
低邊開關目前在市場上的應用比較多,主要集中在汽車 BMS,車燈控制開關,自動變速 箱中的電磁閥控制 ,工業自動化中的 PLC ,遠程 IO 模塊等。本文主要介紹安芯微低邊開關 ISN14919 在工業自動化中的應用。安芯微半導體聚焦在工業自動化領域多年,擁有多家標桿合作客戶,產品已經在部分標桿客戶中實現量產。隨著近期的國際外圍因素影響,國產化替代將逐步提速。
一 、 何為低邊開關?

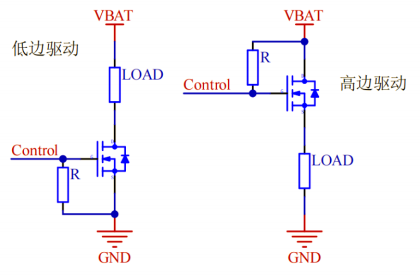

我們常說的低邊開關其實就是用來控制地端和負載之間的開關,跟這相反的是高邊開關 (控制電源和負載端的開關)。 低邊開關內部一般用 NMOS 實現開關的開斷動作。

二、 低邊開關在工業自動化中的應用

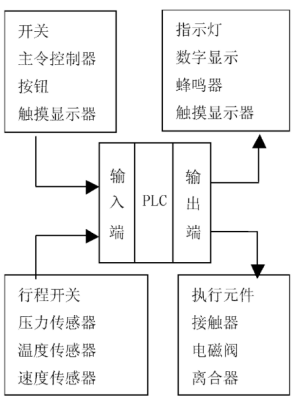

PLC-------輸入,輸出端控制
1 、 在 PLC 的輸入電路中,低邊驅動通過將輸入信號接地來實現對輸入設備的控制。具體來說,當外部設備(如傳感器)的狀態發生變化時,輸入信號會接地,從而觸發 PLC 內部的邏輯處理。這種設計使得 PLC 能夠準確地讀取外部設備的狀態變化,進 而執行相應的控制邏輯。低邊驅動的優點包括簡化電路設計、減少元件數量和降低成本等。
2 、 在 PLC 輸出端一般會接繼電器,電磁閥等負載,可以通過低邊開關來控制如電磁閥的通斷狀態。

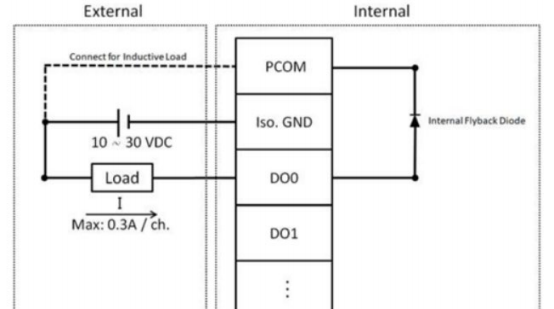

遠程 IO 模塊-----控制開關量的輸入輸出
1 、 在 IO 模塊中,有非常多的開關量信號采集點,每個采集點一般對應一個負載,可以通過低邊開關實現對開關量的輸入輸出控制從而實現對負載的控制。

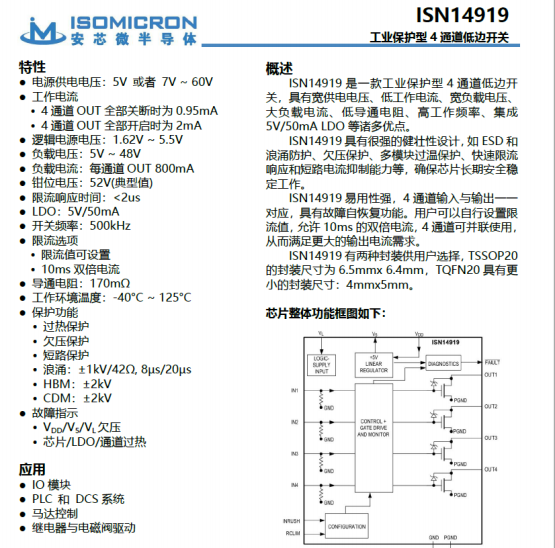

三、 ISN14919 功能特點
每通道最大支持 800mA 電流輸出,500KHz 頻率,具有過熱、欠壓、短路保護功能。具體如下:

ISN14919 可以完美 P2P 替代某國外品牌 MAX14919 ,且在某些特性上比競品做的更好,如 LDO 的輸出能力。而且內部集成多重保護功能,能為外部節省更多保 護電路空間。價格和交期相比競品都更具優勢,歡迎各新老客戶索取樣品驗證測試。
