川土微電子專為嚴苛工業場景設計的RS-485/422收發器接口系列芯片來了！



CA-IF48XX是工業級的RS-485/422全/半雙工收發器接口芯片系列，能夠應用在惡劣和嚴苛的工業環境中。器件的總線引腳可耐受高級別的IEC電氣快速瞬變(EFT)和IEC靜電放電(ESD)，從而可以無需使用其他系統級保護組件。



CA-IF48XX系列器件共模電壓范圍達到±15V、故障保護范圍達到±30V，在自然通風環境下的工作溫度范圍為–40°C至125°C，因此適用于長電纜和惡劣環境的應用。器件還可提供小型化SOP8、MSOP8、DFN8封裝，適用于空間受限的應用、器件。



此外，該系列芯片之一的CA-IF4888是一款低功耗RS-485無極性收發器，此收發器具有自動總線極性糾正功能。熱插拔時，器件在總線閑置的開始76ms內（典型值）檢測并糾正總線極性。



全系列具有以下突出的特性：



· 總線ESD保護：

     ±30kV HBM （半雙工型號）；

     ±15kV HBM （全雙工型號）；

· 三種數據速率：50Mbps、20Mbps、500Kbps；

· 超低工作電流：接收模式下最大工作電流960μA；

· 集成限流驅動器和熱關斷功能；

· 1/8 單位負載（支持多達 256 個總線節點）；

· 多種封裝形式可選：SOP8、MSOP8、DFN8；

· 工作溫度范圍：–40°C 至 125°C。

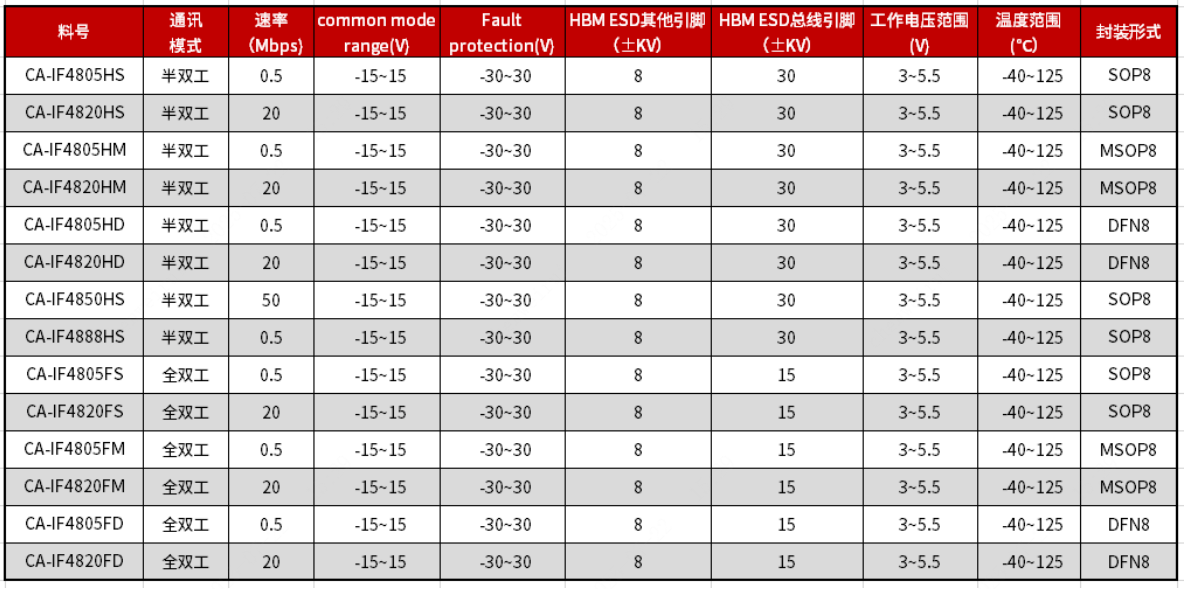

CA-IF48XX系列選型表：





CA-IF48XX系列封裝管腳圖：

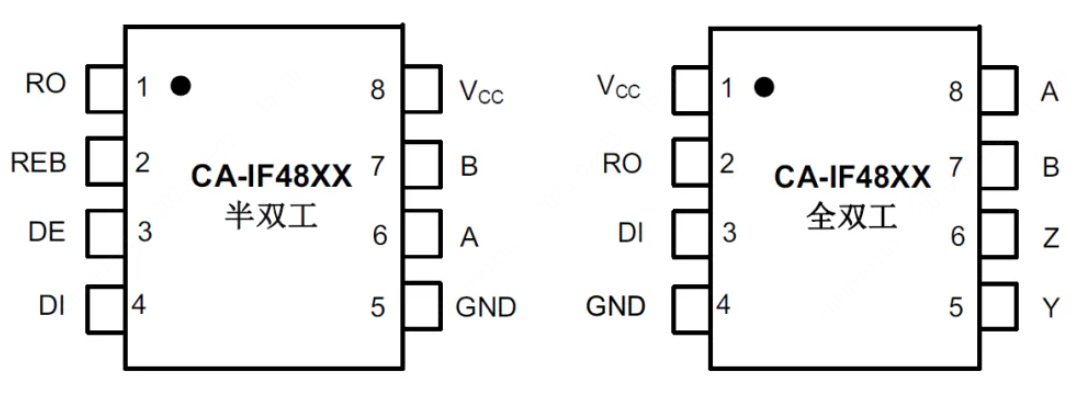

CA-IF48XX封裝管腳圖（左：半雙工型號；右：全雙工型號）

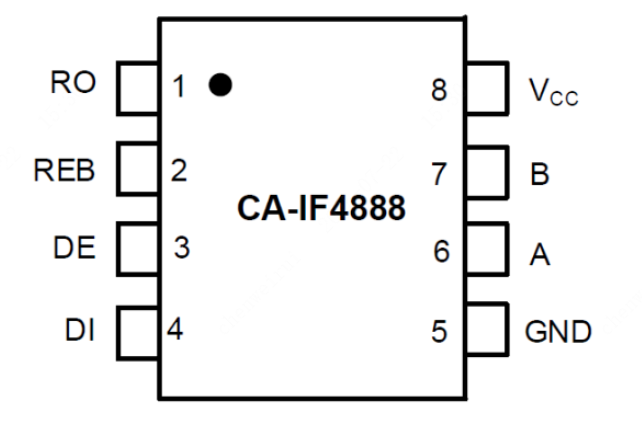

CA-IF4888無極性RS-485/422收發器封裝管腳圖
