1、工程描述

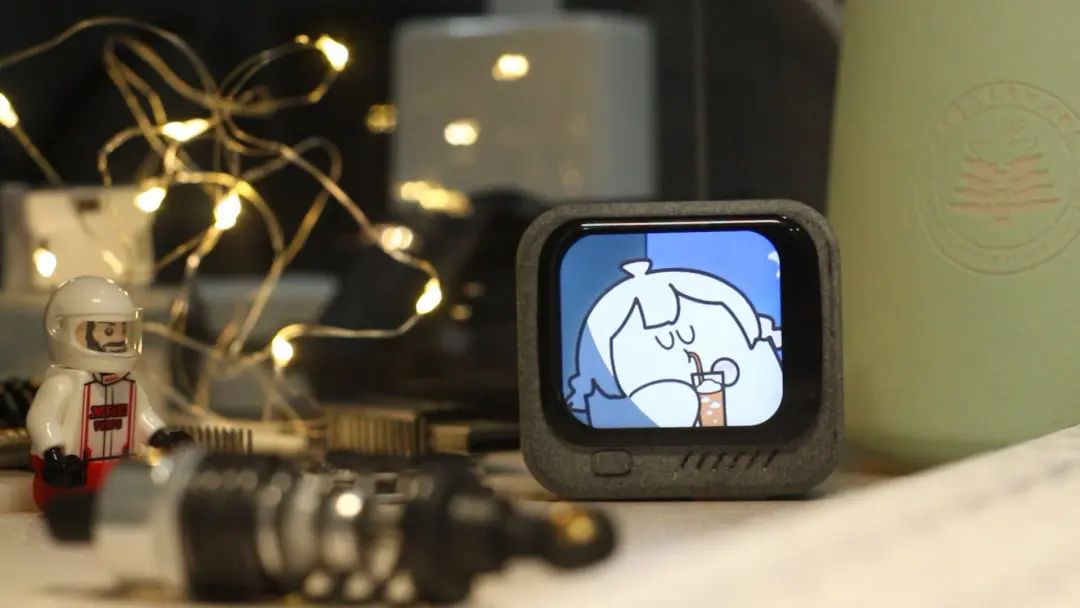

這是一個小電視，觸摸屏，1.69寸。

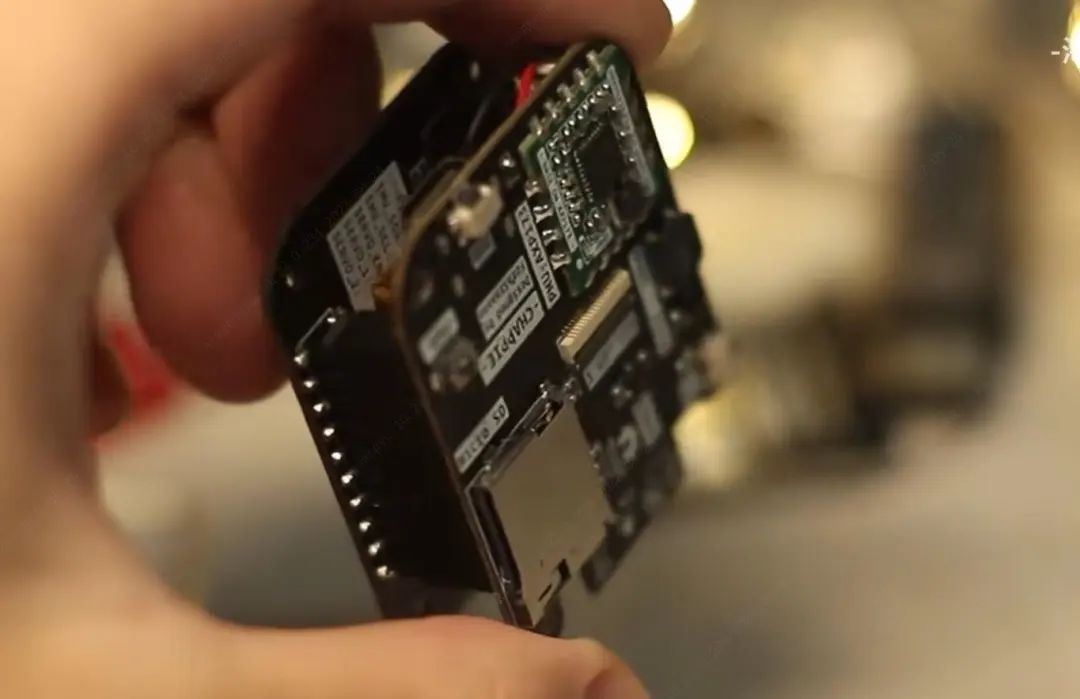

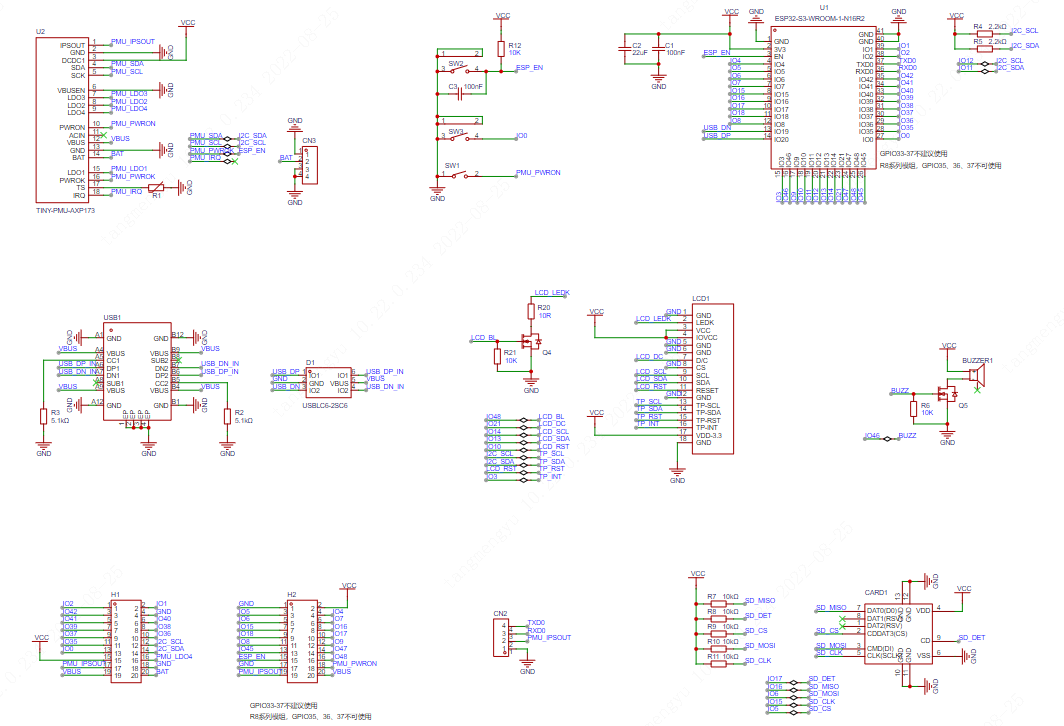

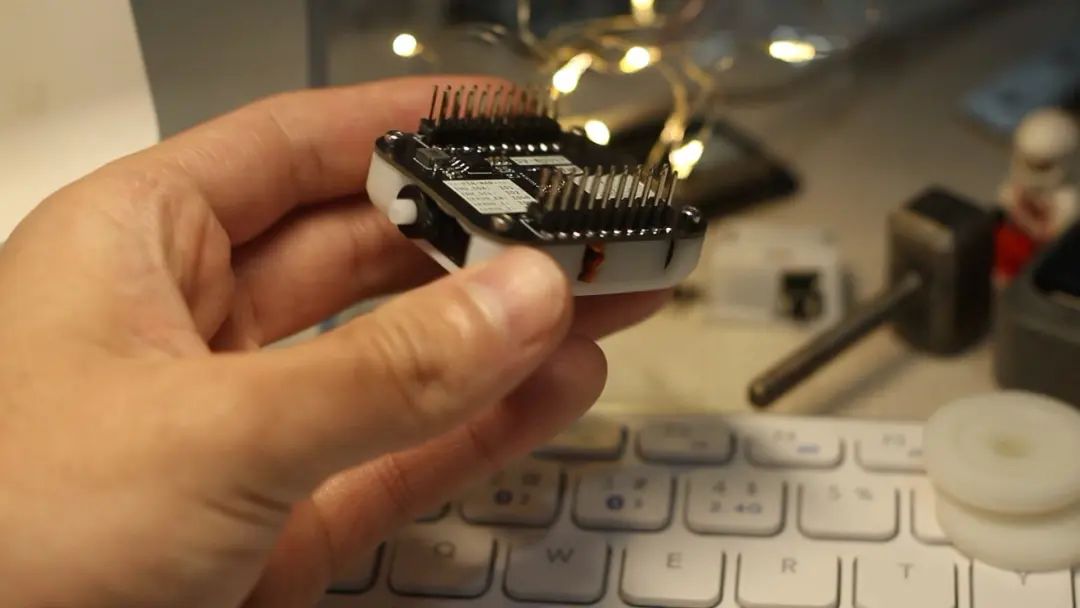

它擁有三明治結構ESP32S3主控，LCD總成接口、蜂鳴器、SD卡槽、AXP173電源管理。其中它的雙排母引出大部分引腳，供底板拓展功能。



2、產品功能

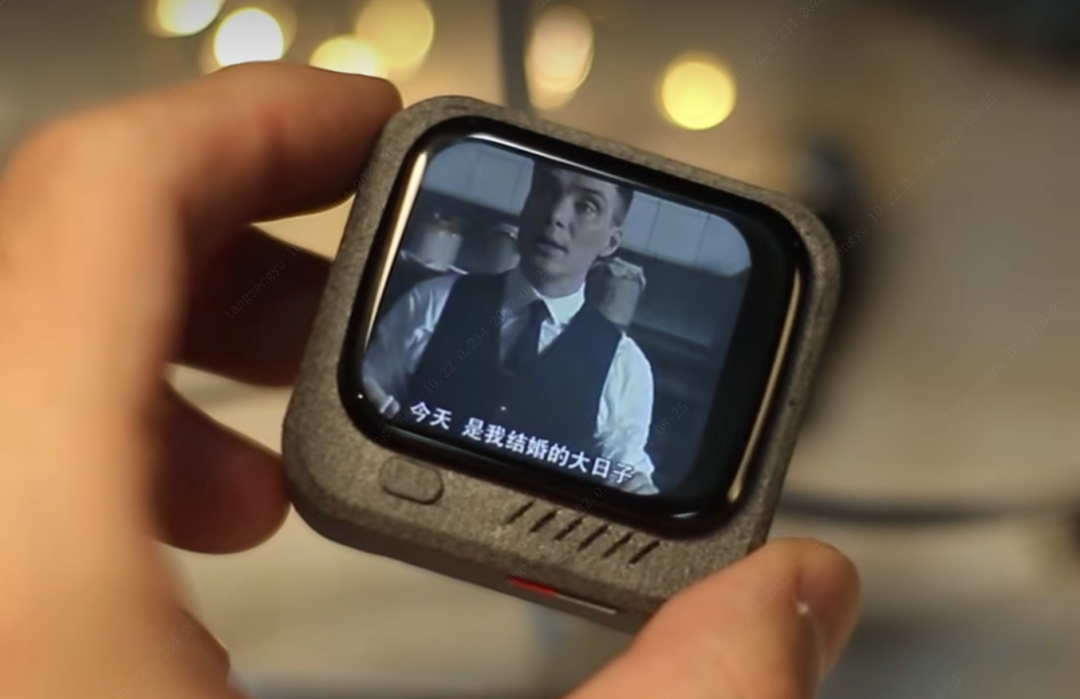

投屏

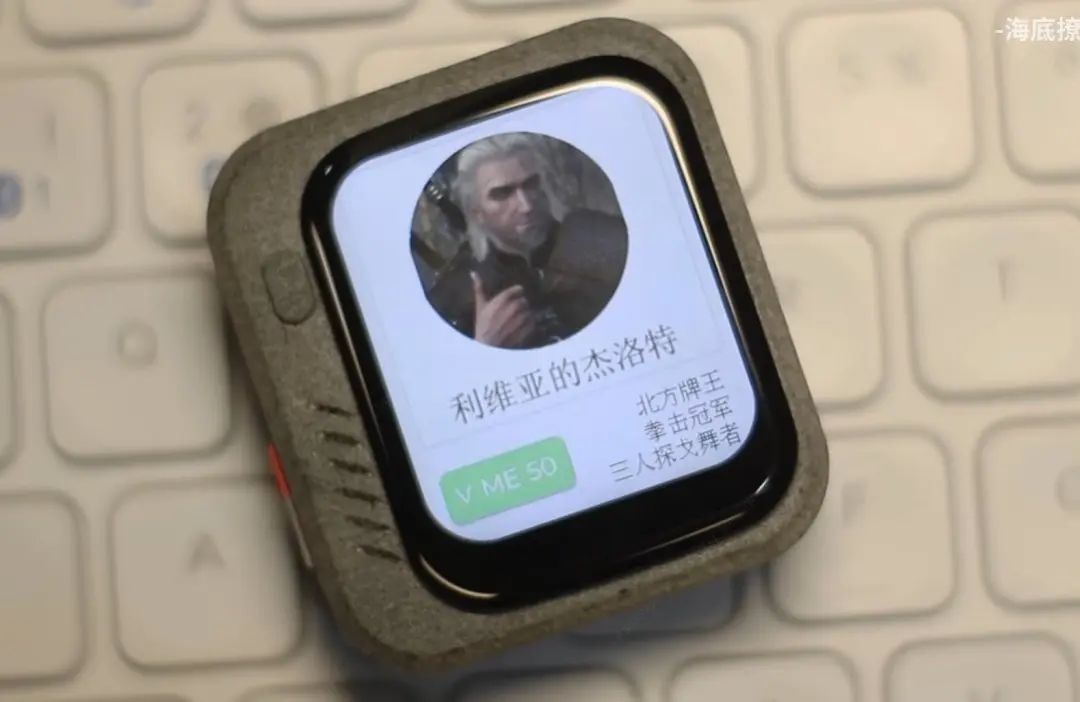

名片

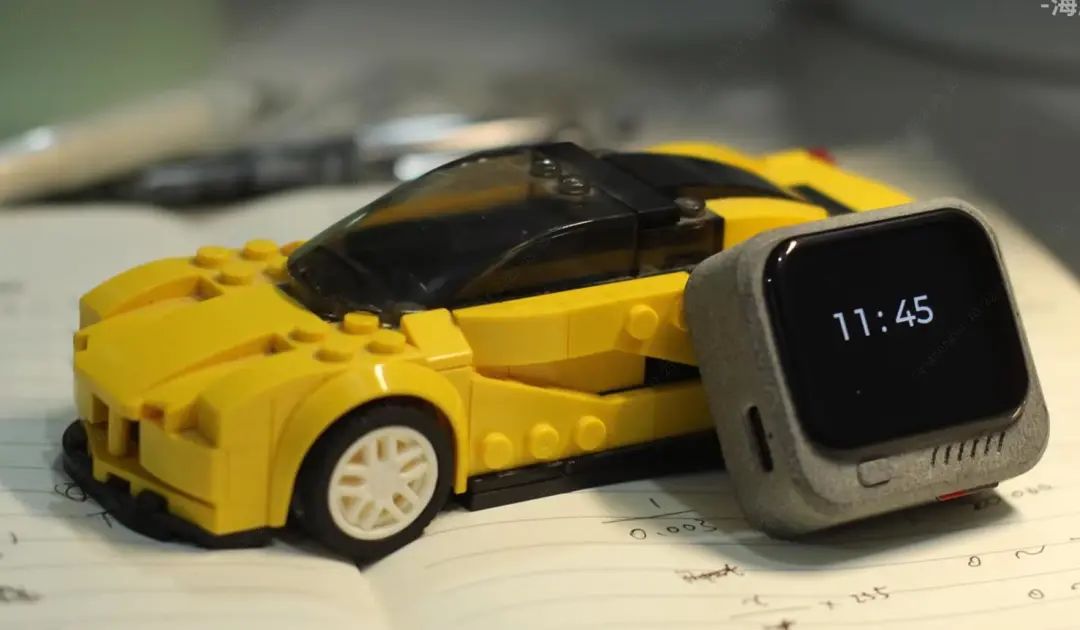

時鐘

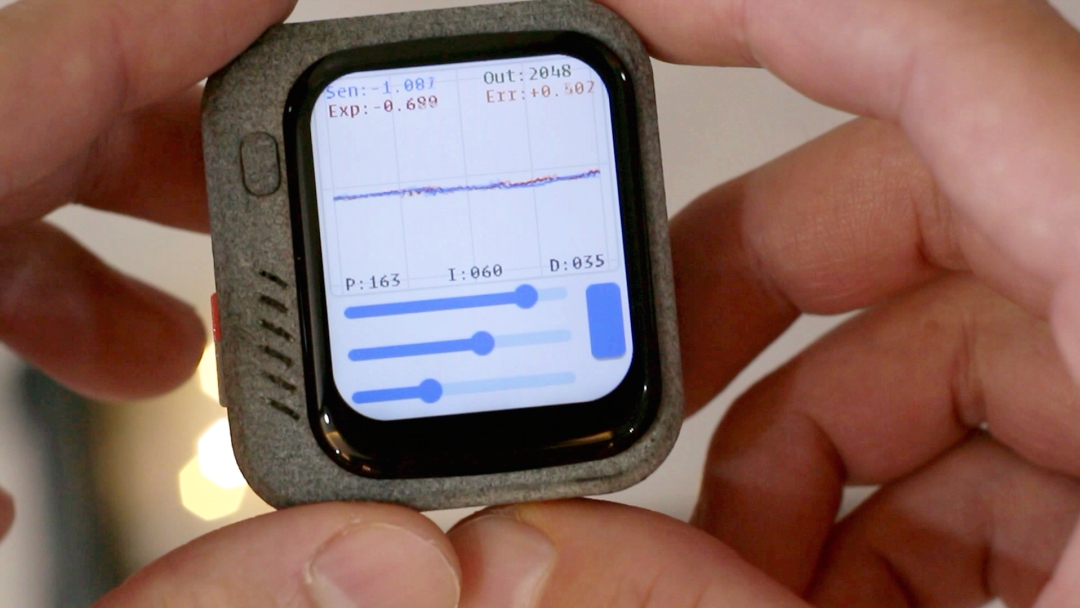

數據采集、調參



你還可以——根據功能設計不同底板

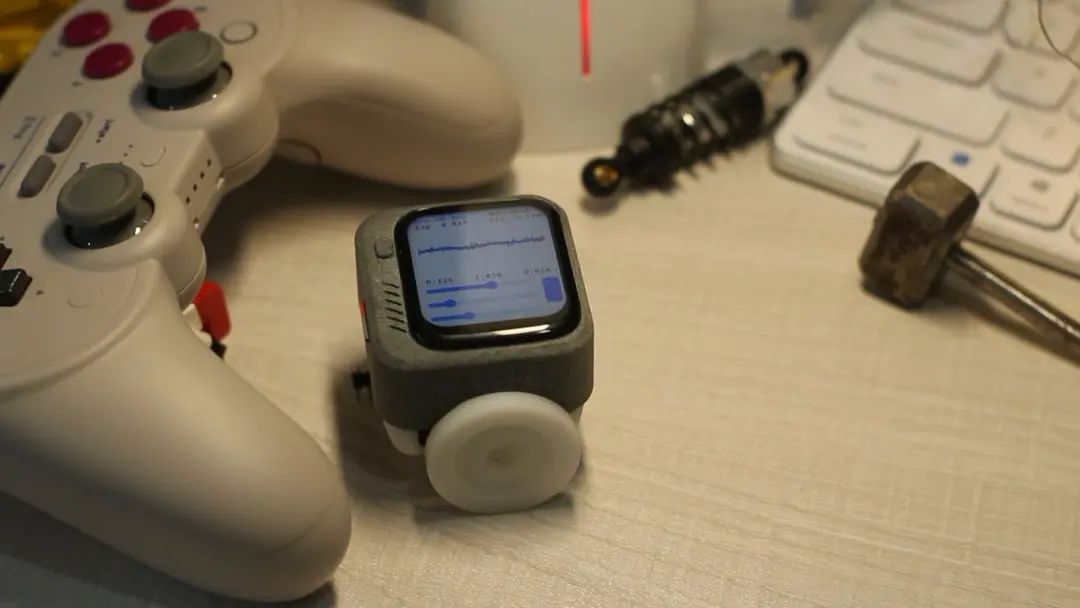

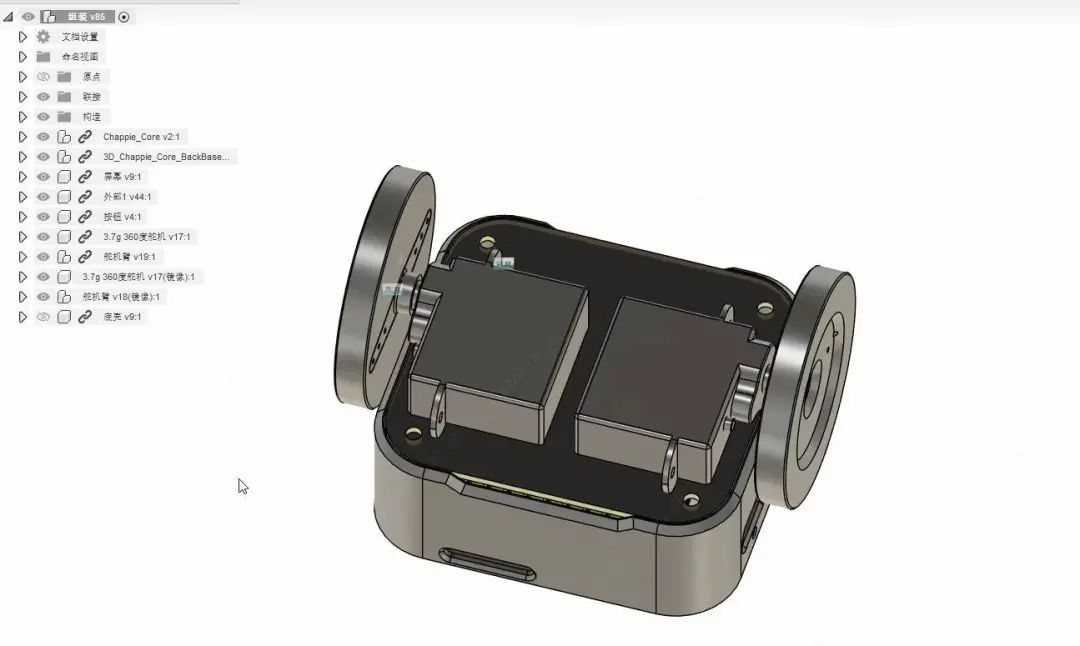

還可以改成掌上智能小車

注意事項

1.將盡量多的引腳留給底板；

2.PCB可以直接扔給嘉立創SMT；

3.屏幕直接使用DMA加全頁雙BUFFER驅動；





4.可以將外殼改短再搭配矮排母；

5.讓主板作為核心板嵌入使用；

6.小車底板還可以再塞點傳感器。

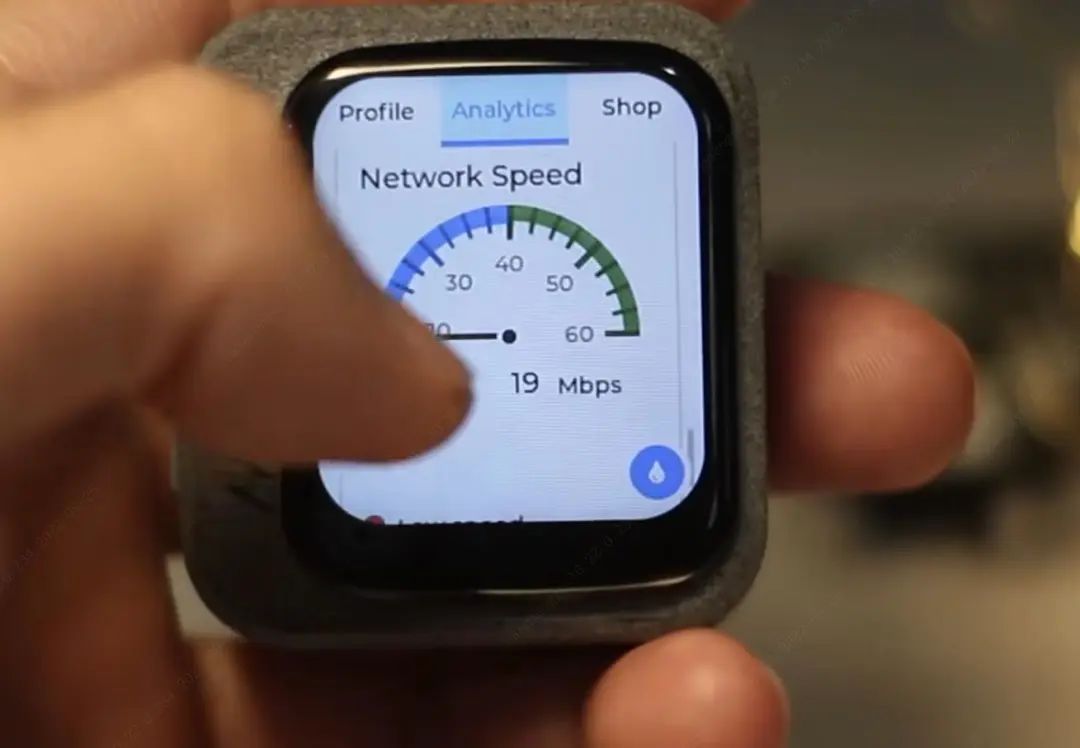

瞧呀，它跑LVGL圖形庫也比較流暢且無鋸齒！

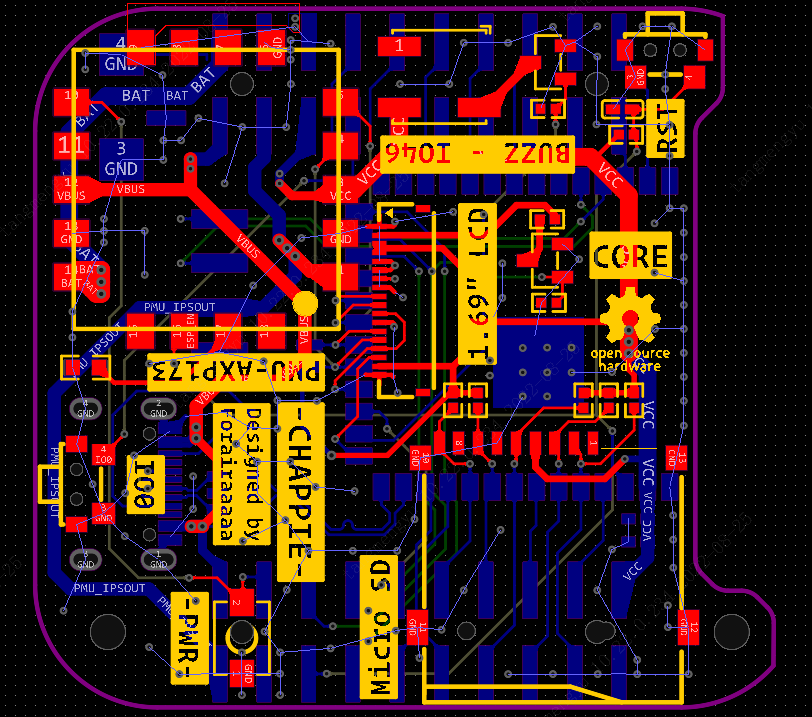

PCB圖（點擊進入嘉立創EDA編輯器打開）

更多詳情及附件，可從原工程查看。
